Bonjour à tous,

Je souhaite installer la commande au volant avec mon autoradio JVC KD R421sur ma 307 phase 1. J'ai trouvé des topics intéressant qui explique comment fonctionne mais j'ai quelques doutes du fait que mon autoradio n'est pas équipé de la prise jack pour la commande.

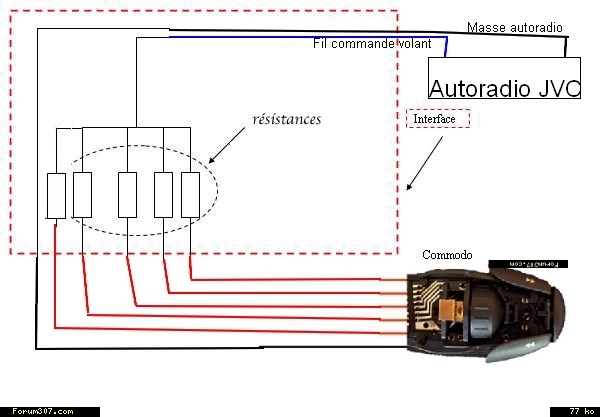

Voici le schéma que j'ai réalisé pour le branchement. Dites si moi schéma si il est correct.

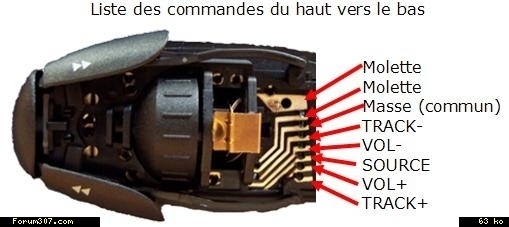

Schéma de la commande peugeot :



Adaptation JVC jack :

http://www.jvc.fr/knowledge.php?id=100070&catid=11

Ensuite il me reste a déterminé les valeurs des résistances avec un potentiomètre et un ohmmètre que je positionne entre le fil bleu et la masse du poste.

Est que mon branchement est correct ? Est que ma méthode est bonne pour déterminer les valeurs de résistance.

Sources utilisées :

http://www.forum307.com/viewtopic.php?t=41698
http://www.jvc.fr/knowledge.php?id=100070&catid=11
http://pap405.forumsclub.com/t247-tutoinstallation-de-commande-autoradio-au-volant-adaptateur-pour-pionner

Merci d'avance pour vos réponses

[maki]

il faut deja que l'autoradio accepte la commande au volant sinon c'est mal barré....

MAKi.

[maxx53]

l'autoradio reçoit la commande vu que l'autoradio a un fil dériere. voir le lien http://www.jvc.fr/knowledge.php?id=100070&catid=11 mais je ne sais pas comment ca fonctionne

[maki]

bon j'ai regardé un peu les liens que tu donne.

j'ai trouvé ça: http://www.ebay.co.uk/itm/Stalk-Patch-Lead-JVC-2011-KW-AVX-Series-Stereos-CTJVC3LEAD-/250914904919?pt=UK_Cars_Parts_Vehicles_Terminals_Cabling_ET&hash=item3a6bb19b57

a monter avec ça :
http://www.ebay.co.uk/itm/JVC-PEUGEOT-206-307-406-Steering-Wheel-Stalk-Adaptor-/270474550895?pt=UK_Cars_Parts_Vehicles_Terminals_Cabling_ET&hash=item3ef98a1e6f

et la ça dois marcher , moi j'ai un boitier comme ça pour mon sony et ça marche depuis 4 ans...

MAKi.

[maxx53]

Est ce que la molette fonctionne avec cette adaptateur

[gremlins13]

oui,

vendeur très sérieux sur ebay, bonne qualite tu peux commander sans prob

[maki]

et tu as aussi les fonctions de l'odb...

MAKi.

[maxx53]

je vais commander adaptateur à 20 livres et le deuxième je vais faire moi même, j'ai la notice JVC.

[maxx53]

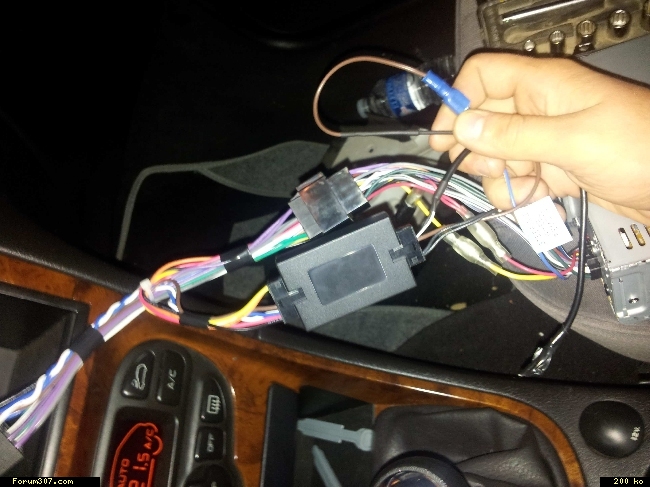

J'ai reçu l'adaptateur :

http://www.ebay.co.uk/itm/JVC-PEUGEOT-206-307-406-Steering-Wheel-Stalk-Adaptor-/270474550895?pt=UK_Cars_Parts_Vehicles_Terminals_Cabling_ET&hash=item3ef98a1e6f

Seul cet adaptateur suffit voir photo pour le branchement.





La molette fonctionne, et l'autoradio s’éteint comme à l'origine avec le contact.

Je le conseille adaptateur pas cher et qui fonctionne.

[maki]

Super.
