[Jo3Y]

Bonjour à tous

Afin de savoir comment je vais câbler mes nouvelles enceintes et mes Tweeter , et surtout , où je vais placer mes filtres , j'aimerais savoir comment sont câbles les HP et Tweeter sur la 307 d'origine.

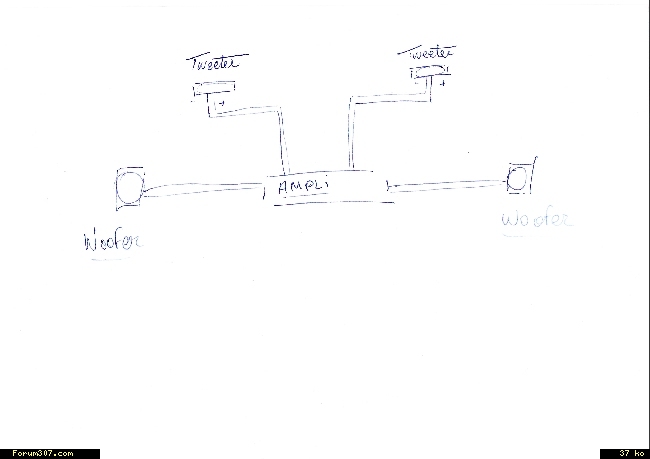

C'est plus dans le genre 1 ou 2 ?

Ou ni l'un ni l'autre ^^

[Tooxshyx]

Non l'ampli est relié aux filtres qui eux sont reliés aux woofer et aux tweeters

[Jo3Y]

D'origine , c'est câblé comme ça ?

Ou sont les filtres ?

[Tooxshyx]

Attend que je me trompe pas, tu compte les brancher sur un ampli ou pas ?

Pour l'installation d'origine il n'y a pas de filtre juste un petit condensateur
à même le tweeter et le woofer.

Il doit y avoir une dérivation dans le tableau de bord, les 2 fils qui partent du poste en quatre fils + et - pour aller du tweet au woofer voila.

[Jo3Y]

Ah merci , c'était sa ma question , ou se trouve la dérivation ?

Non pas d'ampli , juste deux Woofer et deux Tweet

Je pensais que du Woofer , ça repartait vers les Tweeters .

Je vais donc devoir racheter du fil je pense :/

Donc d'origine c'est câblé comme ça si j'ai bien compris

[Tooxshyx]

Oui voila ta bien compris
Par contre je ne sais pas ou se trouve la dérivation.
Perso je laisserai le cablage d'origine au moins tu peut tout remettre si tu revends ta voiture un jour.
Tu débranches juste au poste,aux woof et aux tweets, par contre tu refais ton cablage a toi, c'est pas bien compliqué.

[Jo3Y]

Pas bien compliqué pour toi ^^

Bah je pensais reprendre le câblage d'origine , et y mettre juste le filtre , mais comme je ne vois pas ce que donne la dérivation ...

Je pensais pas que ça ferait un si gros bordel !

Sur le poste c'est quels câbles qui partent au Woof et Tw ?

[Tooxshyx]

Oui faudrait trouver ou est la dérivation en fait.
C'est vrai que c'est le bordel si c'est dérrière le tableau de bord :/
Pour le poste faudrait voir dérrière, puis doit y'avoir des schéma sur internet.

[Jo3Y]

Je viens de voir que t'es de Douai !

Bah derrière j'utilise l'iso d'origine donc oui j'espère trouver des shéma ...

Et puis je ne suis pas le premier à mettre un Kit éclaté , je suis étonné de ne pas avoir eu de réponse sur où se trouve la dérivation ^^

[Tooxshyx]

Oui en fait tu dois brancher ton filtre avec les fils qui sont sur le woof de ta portière.
Et la tu n'auras plus qu'a tirer un cable du nouveau tweet au filtre, et un cable du nouveau woof au filtre.
Ta compris ?

[Jo3Y]

Oep impeccable !

J'aimerais quand même savoir où et comment , est faite la dérivation ( par curiosité ^^ )

Demain je vais acheter le cable peugeot pour inverser les alims , une antenne 607 et des rivets pour la garniture de porte , et j'irais à brico dépôt pour du goudron !

Faut les alourdir ces portes !

[benzi]

salut,
la derivation se situe au niveau de la prise ISO blanche HPs car si tu regarde bien tu verras 4 fils HP avant droit et 4 fils avant gauche (2 fils vers woofers et 2 vers tweeters)!

[Tooxshyx]

okok nikel alors

[Jo3Y]

Mais dans ce cas , pour l'exemple je prend que le côté gauche donc 1 TW et 1 WF

4 fils sortent pour le côté gauche

Momn filtre possède l'entrée ( IN ) je raccorde tous les fils ?

Ou je branche que deux fils en IN ( ceux qui partent normalement au woofer ) et du filtre je cable WF et TW

[Tooxshyx]

La 2eme solution.
Tu prends ceux qui sortent aux woofers et tu les mets dans le IN du filtre, pour le reste t'a tout compris

[Jo3Y]

Okay



Je vais caler le filtre dans la porte donc je vais racheter du fil pour aller du Tweeter au filtre .

[Tooxshyx]

Oui c'est comme ca.
C'est la partie la plus chiante ca le tweeter :/

[Jo3Y]

Bah ouai surtout pour l'encastrer proprement , je ne sais pas si je le laisse un peu dépasser et le poser à fleur vu qu'il y a un rebord.

On verra bien ,

D'abord goudron , mousse phonique , clips et cable , et je commencerai à démonter !

[Tooxshyx]

Bon courage

[seb57]

Par contre j'aimerais bien savoir ou tu à trouver des tweeters compatible pour la 37 ???????

[oldfox06]

ils se montent tous.....

[Jo3Y]

Help please :

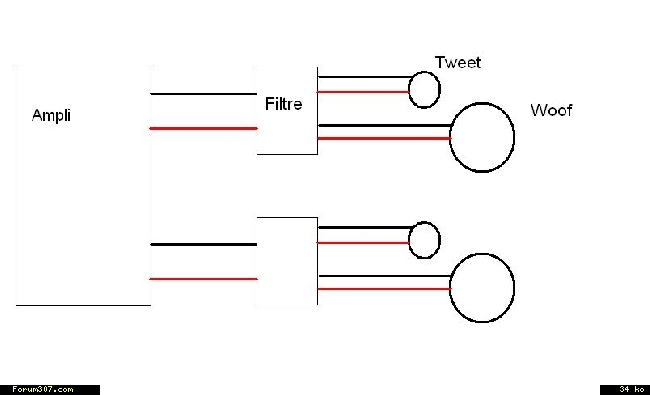

J'ai fais ce montage :



Mais pas de son dans les twetters , avez vous des conseils ?

j'ai vérifié le câblage , ça m'a l'air bon !

[Davcoach]

Tu as tiré d'autres fils que ceux d'origine pour les tweeter ?
Sinon sa pourrais explique ton problème puisque la plupart du temps les tweeters sont ponté au woofer sur le montage d'origine..
Sinon ton schéma est correct je ne vois pas d'où sa pourrai venir

[Jo3Y]

Oui les tweeters sont sur le filtre comme les woofer,et j'ai pris les fils d'origine des enceintes pour les mettre sur l'entrée du filtre...c'est bien ça ?

[cham 51]

salut,
tu parles pas de son dans les tw, et les woof ont du son?
comme déjà dit le schémas est ok
ton branchement sur les filtres est bon des fois que
revois tes connections cela na pas l'aire méchant

[Davcoach]

Ouai je ne vois pas ou est le problème

[Jo3Y]

Tout fonctionne , impec

C'était un interrupteur qui était entre deux réglages sur le filtre !

Il a du bouger lors de l'installation .

Le son est super , je remettrais un coup de bitume ou de paxalu quand même un de ses 4 !

[Davcoach]

Tant mieux impec !
Par curiosité, comment as-tu intégré les tweeter ?

[Jo3Y]

Va voir ma présentation , j'avais mis les photos , mais je vais en refaire , en place sur le tableau de bord

[cham 51]

Salut,cela ne pouvait pas être bien méchant tant mieux que ça fonctionne
javais aussi intégré mes tw dls comme toi
focal tu verras ça détaille bien le son est clair
