[jmgb13]

Je possède actuellement un RT3 GPS monochrome, et j'aimerai le faire évoluer en RT3 Couleur.
J'ai l'écran couleur et le RT3 couleur.
Seul PB, le connecteur du monochrome est un 6 voies CINCH, alors que celui du couleur est un connecteur 12 voies MQS + 2 voies optique.
Je souhaiterai garder le faisceau actuel (afin de pouvoir remettre le véhicule dans sa config initiale si besoin), et faire un adaptateur (amp + MQS ?).
Il me manque la fibre optique que je vais me procurer.
Que me conseillez vous afin de faire cet adaptateur ?
Quelqu'un peut-il me fournir un schéma pour les branchements ? avec photos du connecteur MQS et photos du connecteur AMP ??
Quelqu'un peut me fournir des pièces ??? partie de faisceau avec prise MQS + cable audio-vidéo ???
Merci de vos réponses !!!!

[zephyrin]

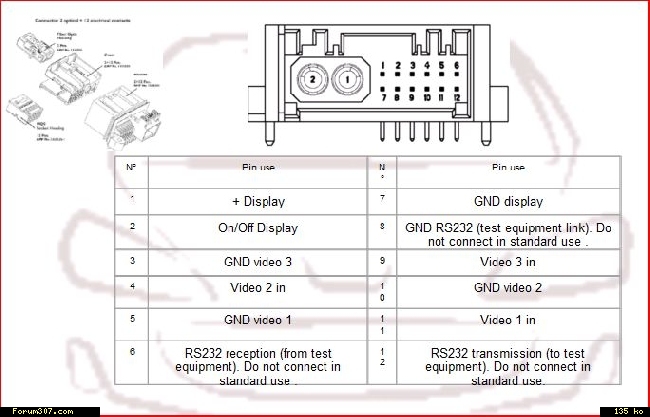

Tu peux faire quelque chose comme cela

[jmgb13]

oui, tout à fait !!!
Peux tu me donner plus d'info sur ta réalisation ??

[zephyrin]

[jmgb13]

Il me faut juste défaire les fils des repères 1 (+ perm), 2 (masse) et 3 (réveil écran) de la prise de l'écran monochrome et refaire une prise MQS pour l'écran couleur en ne mettant que ces 3 fils sur les repères 1 (+ perm), 7 (masse) et 2 (réveil écran) sur l'écran DT, par contre pour le cable vidéo de la prise AV dans la boite à gants, sur quel pin de l'écran couleur doit on se brancher : vidéo1 (entrée 3 - masse 9) ou vidéo 2 (entrée 4 - masse 10) ou vidéo 3 (entrée 5 - masse 11) ?
l'audio se branche directement à l'arrière du RT3 (clips MQS à rajouter sur la partie B, n°4 - 10 et 11), c'est bien cela ?

Par contre, si tu as un lien pour Ebay, car je ne trouve rien ...

[jmgb13]

Zéphirin,

la prise femelle MQS de l'écran vidéo est elle la même que celle du connecteur emplacement C (noir) ou emplacement B (blanche) du RT3 ??

Car nous avons le choix ...

Cordialement
JMGB13

[jmgb13]

Bonsoir,
est-ce que quelqu'un parmis vous possède à l'unité et est prêt à me vendre :
- un emblème de marque Citroën (6560CK) pour mettre sur mon RT3 couleur, car chez PSA, le sachet est de 5 pièces ...

Merci

[zephyrin]

Et non tu as pas le choix pour le MQS il y en a un pour le chargeur CD et l'autre pour le RT3.
De mémoire je crois que c'est la blanche la B
Si tu as un RT3 tu as sans doute le chargeur donc tu dois pouvoir vérifier sur le tiens aussi ;

[jmgb13]

NON,
nous ne nous sommmes pas compris, je voulais savoir si le connecteur de l'écran couleur était le même que ceux de la prise AMP ....

Merci pour ta réponse !

[zephyrin]

oui c'est le même de toute manière B ou C c'est pas grave tu ne pourras pas te servir du verrou connecte mais juste du porte clip.
Moi je l'ai collé avec le pistolet à colle electrique .
Facile à defaire en cas de problème

[jmgb13]

La fibre optique lors du collage, tu l'a juste posé ou tu l'a tenu enfoncé, cars on peux faire un légère pression ...

Vraiment personne pour fournir le verrou noir de la prise de l'écran couleur ?????

[plastman]

Salut jmgb13,

Une question: où as-tu trouvé ton RT3 couleur ?
Neuf chez Peugeot ?
Si oui, ça douille grave, pourtant...

[zephyrin]

[jmgb13]

Bonjour,

il ne me manque plus que cette information pour réaliser mon installation de RT3 couleur.

qui peux regarder sur son installation et me dire, et par la même peut être me confirmer, sur quelles PIN de l'écran couleur se branche le fil de l'entrée vidéo et le fil de masse vidéo de la prise RCA (jaune) se trouvant dans la boite à gants ???

car j'ai 2 versions :
la première : pin 5 entrée vidéo et pin 11 masse vidéo
la deuxième : pin 5 masse vidéo et pin 11 entrée vidéo.

Est-ce que les autres vidéos sont branchées ??

Merci pour vos réponses !!!!!!

[zephyrin]

pour moi il me semble que c'est la première version

[SPITIRE13]

bonjour
de la documentation sur le RT3

http://www.myphedra.org/Images/GPS_techno/RT3_techno_fr.htm

[jmgb13]

Je viens de tester le montage du RT3 couleur à la place de mon RT3 monochrome. Cela fonctionne, sauf qu'il bip (normal) et que lors de l'allumage, il m'indique que la version n'est pas la bonne et demande d'insérer le CD de mise à jour. J'avais fait passer mon RT3 mono en 6.63 au garage.
En insérant un CD de carto et en appuyant sur la touche menu, guidage, choisir une destination, il n'y a rien ........ idem en appuyant sur le touche mode, j'ai la boussole à gauche et rien à droite (pas de carte), idem en appuyant sur la touche menu, audio, c'est vide : est-ce du au télécodage qui n'est pas encore fait et/ou à la mise à jour du RT3 ?
Cette mise à jour se fait ou ? autoradio RT3 ou bien dans le BSI ?

Qui peut me renseigner ?????

[Blackp@nthere]

Elle se fait via le RT3 tu installes le cd de Maj et tu laisse faire..

A pire remet ton 6.63 car ton poste ne doit pas avoir la bonne maj que l'écran ..
