Bonsoir tous le monde,

j'ai pour projet de monter des néons sous le volant et la bôite à gant, mais je souhaiterai me brancher sur le plafonnier afin que les néons s'allument à l'ouverture de la voiture, et des portes.
C'est pourquoi je cherche le schéma de cablage du plafonnier!

Merci d'avance pour votre aide!

Tchô...

[Le Pec]

moi je serait toi j'irait a taton (comme pour mes leds de poignée)... en gros faut que tu repert la masse et l'arrivée de courant...

comme je doit certainement ce weekend mettre mes leds de plafonié... je te regarderait ca

[vitamax]

Cool, ça c'est bien aimable!!!
De plus, je n'est pas de multimètre!

J'attends donc de tes news, avec impatience...

Merci.

[vitamax]

Je viens de démonter le plafonnier, il y a une cosse pour l'éclairage du milieu
avec 4 fils, j'ai zapper les couleurs mais je suppose qu'il y a un +, un -, et les deux autres fils Mystères et Boule de gomme...?!!!

[Le Pec]

deux pour l'éclairages "permanent" avec le bouton, et deux autres pour l'ouvertures des portes...

Faut reperer les deux bon... je te regarde ca demain matin avec mon multimetre

[vitamax]

Yo!

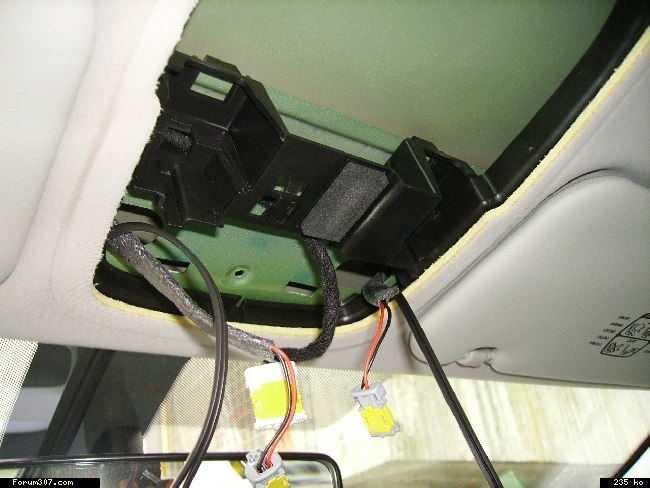

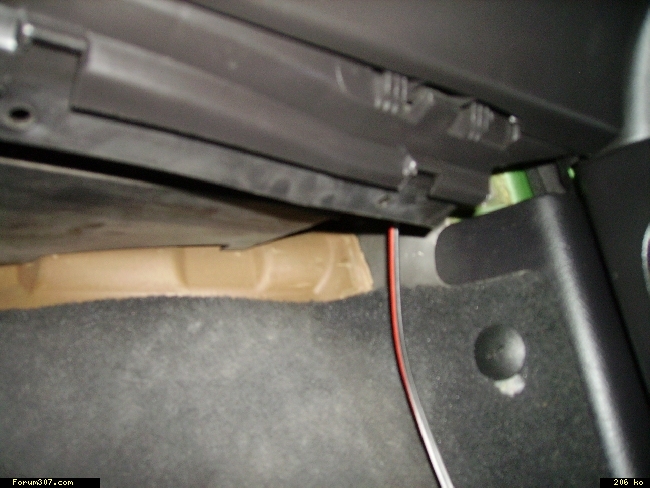

En attendant ta réponse je me suis amusé a passer les câbles!
ci-joint quelques photos...












PS : j'ai hâte d'avoir ta réponse!

[Le Pec]

Le temps de charger les photos

[Le Pec]

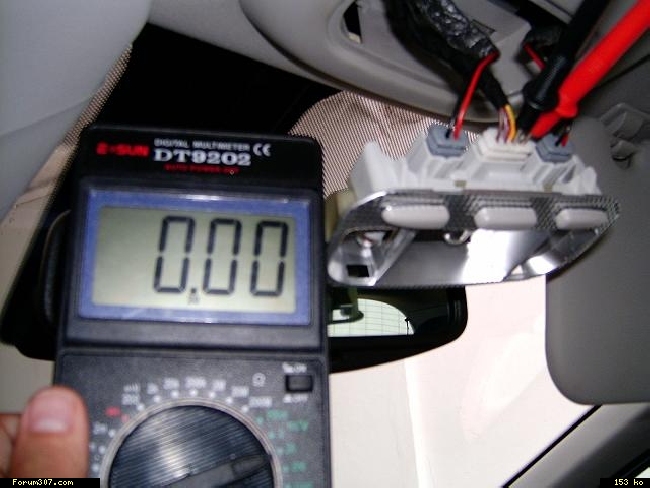

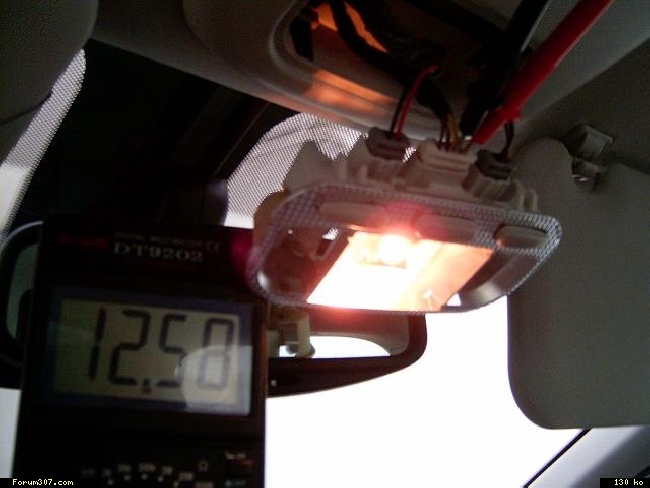

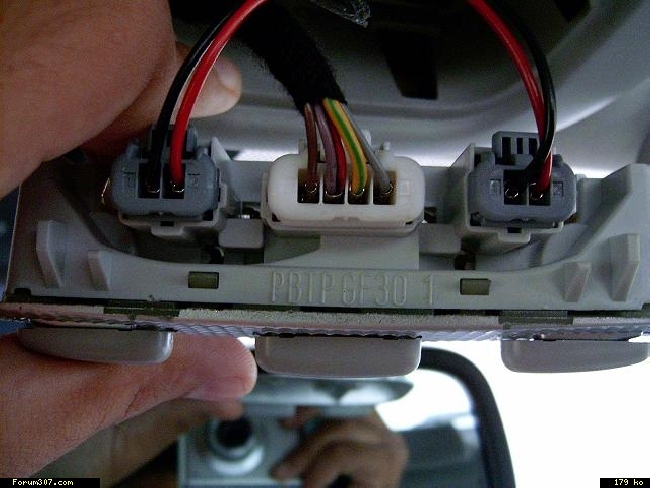

Donc voila, il s'agit du jaune/vert (la masse) et du gris (les deux fils des droite quoi)





Je deteste la qualité des photo de mon APN mais en macro c'est du bonheur

[vitamax]

Merci beaucoup!!

Pour récapituler, le jaune/vert et le gris (les deux de droite) sont pour l'allumage lorsque les portes sont ouvertes. et les deux fils de gauches sont pour l'eclairage par l'interrupteur!!!??

J'ai tout bon ?

[Le Pec]

j'ai pas testé les deux de gauche, mais j'ai fait l'essai avec le jaune/vert et le gris, et ca marche avec les portes et l'interupteur....

[vitamax]

Oki Dak,!!!

Je te remercie bien pour cette info très précieuse!
Je fini le montage demain si tout va bien!

Je mettrais des photos de la suite du montage, ainsi que du résultat final!

Encore Merci, et Bonne nuit...

[Le Pec]

ya pas diquoua

[vitamax]

Salut,

J'ai fait les branchement pour tester, cela fonctionne à l'ouverture des portes et à l'ouverture de la voiture! par contre je n'ai qu' 1/3 du néon qui est éclairé!
Bizarre, Non ?

Merci de m'aidé, je ne sais pas quoi faire!

[Le Pec]

comment ca 1/3 du néon... une photo ?

Ca peut pas etre un problème d'intensité vu qu'il ya bien 12V au niveau du plafonié...

Tes néon ne fonctionne pas en 24V ??? tu a un transpho dessus ?

[vitamax]

Vi j'ai un transfo dessus! ces des néons trois couleurs et je n'ai que la premiere couleur qui s'allume, cad le rouge !

Il fonctionne en 12V, je l'ai ai essayé sur la batterie de la moto et ils fonctionnent Nickel

Désolé j'ai pas de photos sous la main!

Peut etre que ca vient des deux fils de gauche du plafonnier?

[Le Pec]

si tu peut me faire une photo de ton instal au niveau de ton plafonier...

Assure toi que tu n'ai pas inversé les polaritée... je vais recontroler tout a l'heur les fils.

[vitamax]

Ok, après une bonne heure de prise de tête, j'ai trouvé la solution!
C'est vraiment très con, le Transfo doit être le plus près possible des néons, sans quoi les néons perde en puissance en fonction de la distance avec celui-ci.

En gros, avec 10 metres entre le transfo et les néons = pas d'éclairage!
Avec 5 metres = 1/3 du néon éclairé!

Donc avec 20 centimetres = Eclairage maxi!

De plus, la grosseur du câble joue, j'ai du racheter du cable 0,35 a la place du 0,75 pour avoir un meilleur rendu!

Je fini le montage ce soir, je prendrai des photo avec le transfo en haut (dans le plafonnie = ne fonctionne pas) et avec le transfo en bas = fonctionne!

Par contre, je ne sais pas encore comment passer les cable entre la console qui sépare le conducteur et le passager ?

Bonne journée quand même...

[Le Pec]

haaaa ouf, j'avais eu peur que ca soit moi qui ai fait une gourde

Bien ba voila tu a trouvé ta réponce

Pourquoi tu veut faire passer les cables a traver la console ? vu qu'ils passe par les montants...

[vitamax]

Salut,

Je suis obliger de redescendre le transfo donc je n'ai besoin que de 2 fils pour l'alim. Apres au transfo j'ai 4 fils, 2 pour chaque Néon!




Peux tu me dire si tu connait le nom de ce composant, je l'ai cramé au montage!!!




Salutations,

Tchô...

[Le Pec]

ouf, j'ai souvent rencontré cette pièce, mais comment ca s'appel... et a quoi ca sert....

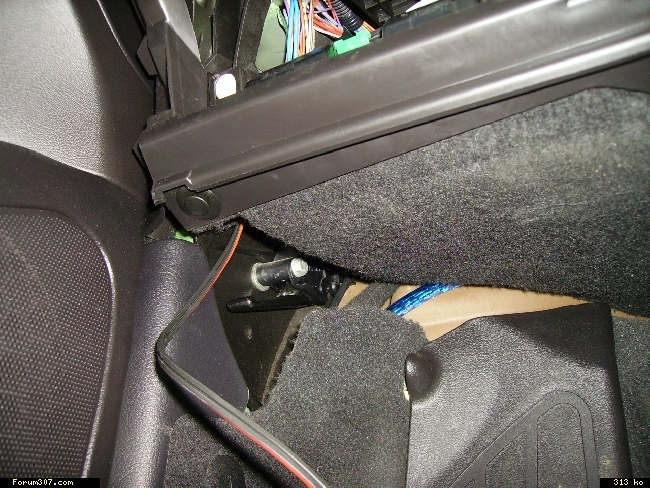

Pour ton passage de cable, regarde a les passer par derière la console (pres de la base de la pédal d'accélérateur accéssible grace a un morceau de plastique que tu retire en dessous tu volant..

[vitamax]

C'est bon pour le passage, il y a effectivement un passage derriere pres de la pédale d'accelerateur!

Reste plus qu'a réparer le transfo et c'est good!

[Le Pec]

j'en ai quelques une de cette piece sous mon nez, mais quesque c'est....

[vitamax]

C'est un transformateur miniature, je pense!
Par contre, je ne sais pas quelle voltage prendre?

[Le Pec]

je crois que si c'est un transpho, c'est tu 12 > 3V peutetre, il n'ya rien de marque dans la notice....

[vitamax]

hun!!!.............qué...!!!

Une notice...ou ça! (lol)

Non il y en avait pas avec les Néons!

J'irai voir demain dans un magasin de piéces électronique, en esperant trouver mon bonheur!!!!

Une tite photo de ma belle!

[Le Pec]

alors des news ?

[vitamax]

J'ai trouvé mon bonheur!

Je n'ai pas pu acheter que le composant HS, j'ai du acheter deux transfo avec 1 sortie chacun!
C'est mieux comme ça, j'ai pas eu à me soucier de la perte de puissance car j'ai mis les transfo le plus près possible des néons!

Je n'ai pas de photos pour le moment, mais ça rend super bien!
J'en prends demain soir après le Taff, promis.

En tous cas, merci encore pour tes conseils!

Bonne soirée...

[Le Pec]

Ya pas de soucis, en tout cas je suis impatient d'avoir le résultat

[vitamax]

Ehhh!

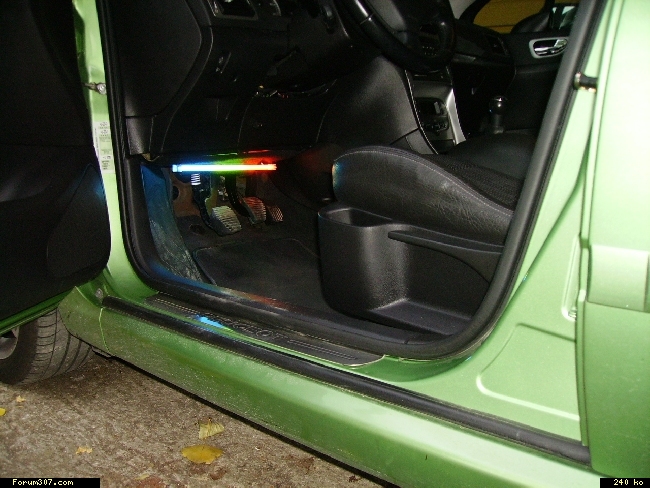

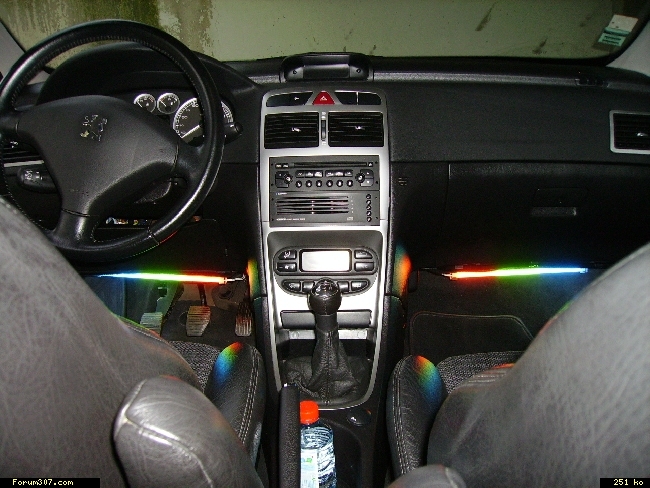

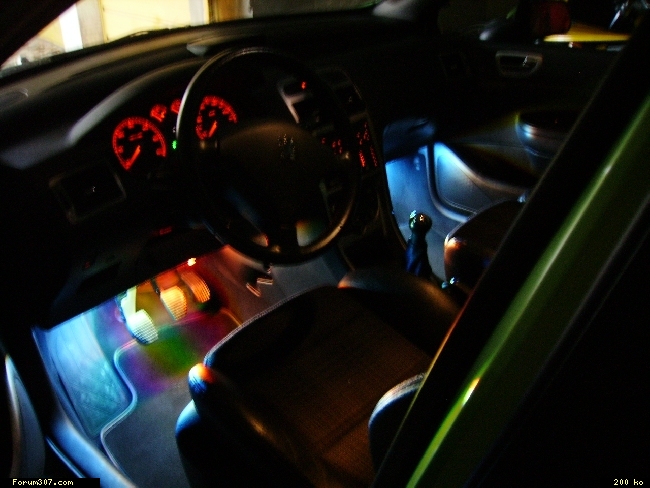

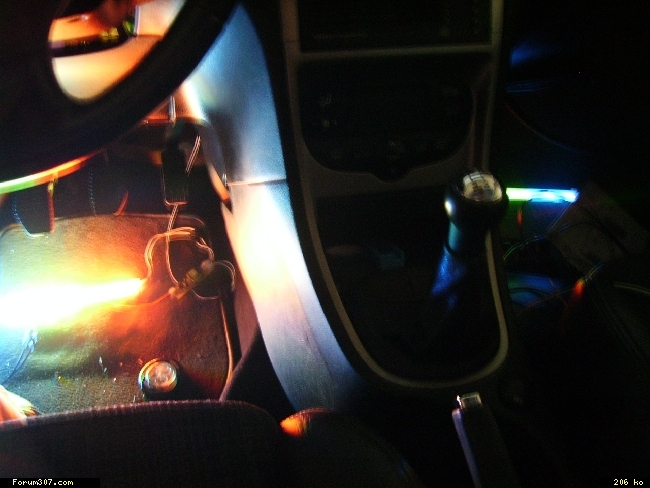

Ayez ci-joint les photos du rendu!
J'attends ton avis...!







Voila, voila...

[Le Pec]

pas super fan du tricolor mais ca va j'admir ton travail
